マルチファンクショントランジスタ(多機能型トランジスタ)

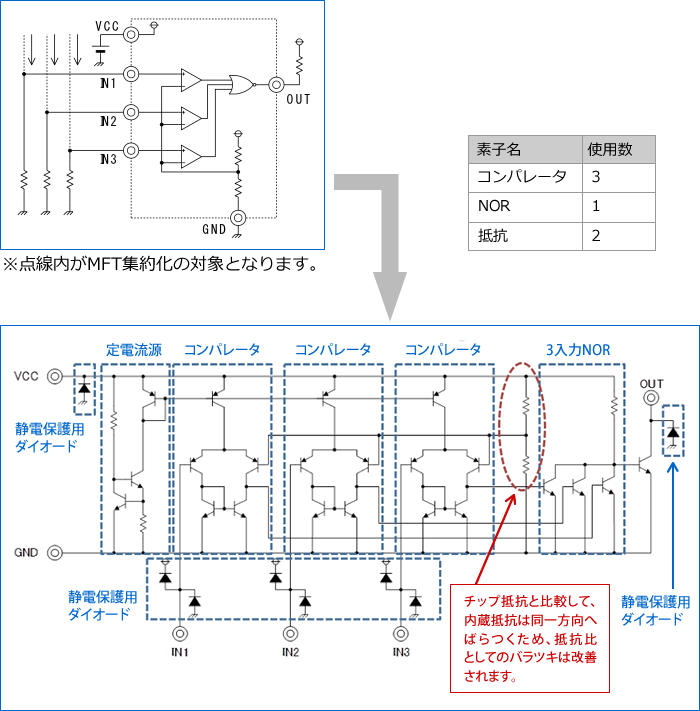

多機能構成例 ~過電流検出回路~

多機能構成例
素子名 使用数
端子 6
NPN(1S) 11
NPN(12S) 1
PNP(1S) 8
抵抗(15kΩ) 22

電気的特性(Ta=25℃、VCC=5V)

項目 条件 規格 単位
最小 標準 最大
動作電圧範囲     5   V
内部消費電流 IN1~3=GND   0.36   mA
入力閾値電圧     0.46   V
出力閾値電圧 IOUT=5mA   0.30   V
立上り遅延時間     0.7   us
立下り遅延時間     0.3   us
